隔离器件在工业现场的应用

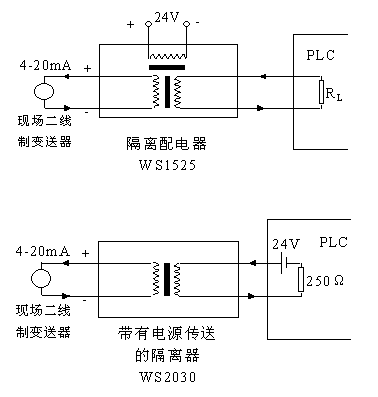

图四 PLC两种接口与隔离配电连接示意图
另一种方式是传感器和变送器分成二个部分,传感器放置在现场指定地点,把变送器设计为隔离式的放置在控制室中。面对PLC两种接口方式,图五给出了以Pt100为传感器的隔离变送器使用连线图。产品型号为WS9050及WS2050。附带说一点,处理Pt100这类温度变送器都考虑到了Pt100的长线补偿及线性化处理。类似还有以各种热偶为传感器的隔离变送器,它与上述基本相同。不同的是增加了冷端补偿。产品型号为WS9060及WS2060。其中WS2050和WS2060属于二线制变送器。WS9050和WS9060属于全隔离式变送器。

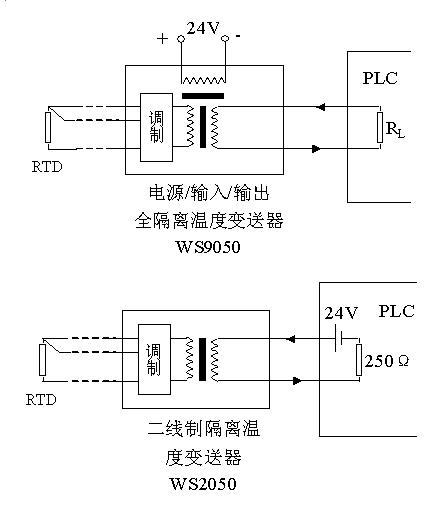

图五 二种隔离温度变送器
如果输入信号是5A交流电流或数百伏交流电压可以选用的产品型号是WS1526、WS1520。
